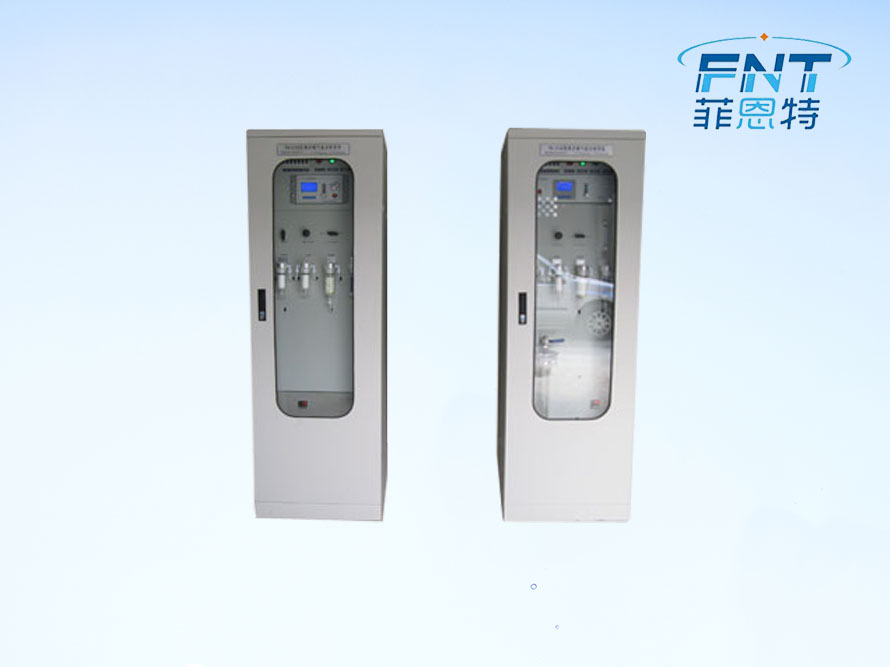

FN-6500型煤气过程气体分析系统

使用场景:转炉煤气回收、高炉喷煤制粉过程、高炉煤气、转炉煤气、焦炉煤气、发生炉煤气、半水煤气、干熄焦循环气、生物质气及工业煤气柜前/柜后/柜顶的煤气成份分析系统,以及有色金属冶炼炉气分析系统

产品概述:

本系统通常采用仪表柜式或分析小屋式,并由取样探头、样品预处理及分析仪器等组成;其分析对象主要有:CO、O2、CO2、H2、CH4等参数,分析仪大多采用红外、顺磁式或电化学式、热导式原理,也可以采用工业色谱进行煤气的全组分分析。本系统采用可靠地干法样品处理系统,关键部件采用原装进口;样品预处理系统的流程设计,根据现场不同的工艺条件,设计出针对性解决方案,保证分析系统的可靠运行;本系统配套的分析仪器可以根据客户的不同要求进行配置,从而达到用户的最终目的

产品介绍
本系统通过对不同工艺煤气的检测,可以实现节能及安全管理;通过对有色金属冶炼炉气分析可以对工艺优化及废气回收提供评价。
  本系统通常采用仪表柜式或分析小屋式,并由取样探头、样品预处理及分析仪器等组成;其分析对象主要有:CO、O2、CO2、H2、CH4等参数,分析仪大多采用红外、顺磁式或电化学式、热导式原理,也可以采用工业色谱进行煤气的全组分分析。
  本系统采用可靠地干法样品处理系统,关键部件采用原装进口;样品预处理系统的流程设计,根据现场不同的工艺条件,设计出针对性解决方案,保证分析系统的可靠运行;本系统配套的分析仪器可以根据客户的不同要求进行配置,从而达到用户的最终目的。


技术参数
高炉喷煤


适应项目

 取样位置及分析组份

选用量程

仪器选型

高炉喷煤

制粉布袋出口

O2

0~21%

FN311C氧分析仪

CO

0~2000ppm

FN316C红外线分析仪

磨煤机入口

O2

0~21%

FN311C氧分析仪

煤粉仓

CO

0~2000ppm

FN316C红外线分析仪


转炉煤气


适应项目

取样位置及分析组份

选用量程

仪器选型

转炉煤气

转炉煤气回收

CO

0~100%

FN316C红外线分析仪

O2

0~5%

FN311C氧分析仪

煤气柜进出总管分析

CO

0~100%

FN316C红外线分析仪

O2

0~5%

FN311C氧分析仪


高炉煤气


适应项目

取样位置及分析组份

选用量程

仪器选型

高炉煤气

高炉炉顶煤气分析

O2

0~5%

FN311C氧分析仪

CO

0~40%

FN316C红外线分析仪

CO2

0~30%

FN316C红外线分析仪

H2

0~5%

FN312C氢分析仪

高炉炉身煤气分析

H2

0~5%

FN312C氢分析仪

CO

0~40%

FN316C红外线分析仪

CO2

0~30%

FN316C红外线分析仪


煤气热值分析


适应项目

分析组份

选用量程

仪器选型

混合煤气

 热值分析

CO

0~50%

FN316C红外线分析仪

H2

0~30%

FN312C氢分析仪

CH4

0~20%

FN316C红外线分析仪


干熄焦循环气分析


适应项目

分析组份

选用量程

仪器选型

干熄焦循环风机出口

工艺控制

O2

0~5%

FN311C氧分析仪

CO

0~20%

FN316C红外线分析仪

CO2

0~30%

FN316C红外线分析仪

H4

0~10%

FN312C氢分析仪


生物质气热值分析


适应项目

分析组份

选用量程

仪器选型

生物质气

 热值分析

O2

0~25%

FN311C氧分析仪

CO

0~40%

FN316C红外线分析仪

H2

0~60%

FN312C氢分析仪

CH4

0~40%

FN316C红外线分析仪


焦炉、发生炉煤气分析



适应项目

分析组份

选用量程

仪器选型

电捕焦油器、电捕氢出入口

安全/工艺控制

O2

0~5%

FN311C氧分析仪

CO2

0~10%

FN316C红外线分析仪

CO

0~30%

FN316C红外线分析仪

CH4

0~10%

FN316C红外线分析仪

H4

0~60%

FN312C氢分析仪
