转炉、高炉、热镀锌炉工艺测点及选型

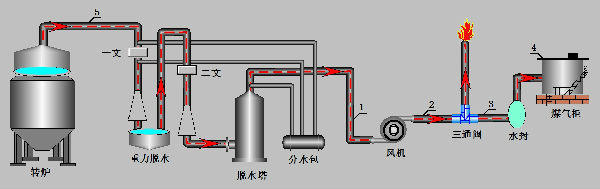

转炉煤气回收工艺测点及选型

序号

测点位置

测量组分

用途

分析仪选型

取样探头

系统型号名称

1

引风机前（冷端）

CO：0～100%

O2:0～5%

回收控制

FN316C红外分析仪

FN-CYQ01中温探头

FN-6500A转炉煤气分析系统

2

引风机后（冷端）

FN311C氧分析仪

3

煤气柜前

O2:0～2%

安全控制

FN311C氧分析仪

4

煤气柜顶

O2:0～2%

FN311C氧分析仪

5

一文管前（热端）

CO：0～100%

O2:0～5%

工艺控制

FN316C 红外分析仪

FN311C氧分析仪

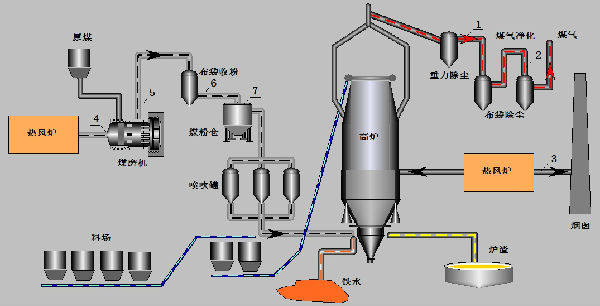

高炉喷煤工艺测点及选型

序号

测点位置

测量组分

用途

分析仪选型

取样探头

系统型号名称

1

热风炉出口

O2:0～25%

燃烧控制

FN311C氧分析仪

FN-CYQ01

中温探头

FN-6300A高炉喷煤过程气体分析系统

2

磨机入口

O2:0～25%

安全控制

FN311C氧分析仪

3

磨机出口

4

布袋收粉器出口

O2:0～25%

CO：0～2000ppm

FN311C氧分析仪

FN306C红外分析仪

5

煤粉仓

CO：0～2000ppm

FN306C红外分析仪



高炉煤气回收工艺测点及选型

序号

测点位置

测量组分

用途

分析仪选型

取样探头

系统型号名称

1

重力除尘器后

O2:0～5%

CO：0～30%

CO2：0～40%

H2：0～5%

CH4：0～1%

工艺控制

FN311C氧分析仪

FN316C红外分析仪

FN312C氢分析仪



FN-CYQ01

中温探头

FN-6500B高炉煤气分析系统

2

布袋除尘器后



热镀锌线退火炉工艺测点及选型

序号

测点位置

测量组分

用途

分析仪选型

取样探头

系统型号名称

1

加热段

O2:0～1000ppm

H2：0～50%

露点：-100～+20℃

工艺控制

安全控制

FN301C氧分析仪

FN304C露点仪

FN312C氢分析仪

直采式

FN-6300B热镀锌气体分析系统

2

风冷段

3

均衡段（炉鼻子前）
